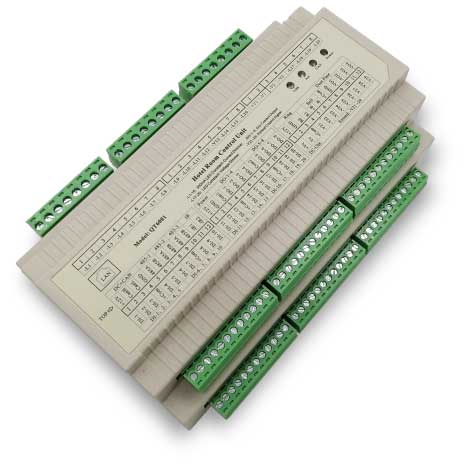

標準版主機模塊 HPD4001產品型號：  HPD 4001

功能描述：

● 1路TCP/IP 、1路CAN-Bus、1路 RS-485網關功能，負責通訊數 據交換，房間識別功能；

●門口顯示牌、電子門鈴輸出，識 別強（弱）電非聯網取電開關插 卡狀態；

●8路8A防浪涌繼電器輸出

● 13路開關量輸入，6路DC12V共 正輸出；

● DC12V電源輸入端口；

● 1路TCP/IP通訊RJ45端口；

● 1路CAN-Bus通訊端口；

技術參數：

◆ 1路RS-485通訊端口；

◆ 1路IR紅外輸出端口；

◆ 8路8A防浪涌繼電器輸出；

◆ 13路開關量輸入；

◆ 6路DC12V共正輸出：可 以擴充接入2路繼電器擴 充模； 2路可以控硅調光 擴充模塊、30A繼電器模 塊等等；

◆ 6合1門口顯示牌輸出；

◆ 電子門鈴輸出；

◆ DC12V弱電取電開關輸入 信號端口；

安裝位置：

DIN標準導軌安裝模式，安裝于RCU箱中

尺⼨⼤⼩：

108x88x59mm （長x寬x高）， 6P DIN卡槽寬度

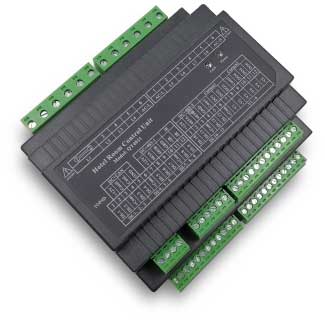

全景調光主控模塊 HPD6081產品型號：  HPD 6081

功能描述：

● 1路TCP/IP，1路CAN-Bus網關功能， 3路485通訊端口，負責通訊數據交 換，房間識別功能；

● 6合1門口顯示牌輸出：勿擾、稍候、 清理、門牌號、有人、門鈴按鈕；

● 識別強（弱）電型非聯網取電開關 插卡狀態；

● 電子門鈴輸出：按門鈴鍵播“叮咚、 叮咚”門鈴聲。

● 5路帶LED指示燈開關量輸入，19路 不帶LED指示燈開關量輸入；

● 16路300mA LED恒流調光輸出回路 （根據燈具選型確定具體恒流參 數）；4路LED恒壓調光輸出回路 （DC24V/12V燈帶）；

技術參數：

◆ DC12V電源輸入端口；

◆ 1路TCP/IP通訊RJ45端口；

◆ 1路CAN-Bus通訊端口；

◆ 3路485通訊端口；2路IR紅外發射端口

◆ 5路帶LED指示燈開關量輸入，19路 不帶LED指示燈開關量輸入；

◆ 16路300mA LED恒流調光輸出回路； 4路LED恒壓調光輸出回路（DC24V/12V燈帶）；

◆ 4路擴充信號：可擴充接入30A繼電器 模塊、2路8A防浪涌繼電器擴充模塊；

◆ 6合1門口顯示牌輸出；

◆ 電子門鈴輸出；

◆ DC12V弱電取電開關輸入信號端口；

◆ AC220V強電取電開關輸入信號端口；

安裝位置：DIN標準導軌安裝模式，安裝于RCU箱中

尺寸大小：162*88*59mm(長*寬*高)，9P DIN卡槽寬度
